Function
产品规格
Specifications
CPU
330MHz，32bit，8MB ROM，32MB RAM，1MB SRAM；
模拟量输入模块
安全模块，1oo2D 双通道架构； CPU：100MHz，32bit； 8 点，输入量程 4-20mA，16 位分辨率，采样精度 0.2%， 带诊断，非通道间隔离。
模拟量输入
安装在标准 DIN 导轨，具有端口防护作用； 接口包括： 系统电缆和外部电缆的接口； 8 路模拟量输出接口； 现场电源输出接口。
数字量输入
安全模块，1oo2D 双通道架构； CPU：100MHz，32bit； 16 点，外部干触点，漏型，支持常开、常闭，24VDC，带 诊断，非通道间隔离； 支持去抖时间配置：0ms，1ms，5ms 和 10ms。
数字量输出
安全模块，1oo2D 双通道架构； CPU：100MHz，32bit； 16 点，源型，支持常闭，驱动能力：24VDC、0.5A，带诊 断，非通道间隔离。
端子板线缆
用来连接系统 I/O 模块和端子板，线缆两端均为 DB50 连接 器，长度分别为 2 米和 5 米。
Sniffer 模块
用于抓取和存储 USC-8000 系统上的 IOBUS 和以太网数 据，该模块可监控系统运行状态，便于设备维护； 模块插在任意 I/O 模块槽位使用。
通讯
非安全模块，1oo1 单通道架构； CPU：330MHz，32bit，8MB ROM，32MB RAM； 2 个 10/100Mbps 以太网口，2 个 RS485 串口，速率可达 115.2Kbps； 支持冗余配置，用于连接 DRESS21C，LogViewer，第三 方设备等。
FUNCTION
产品功能
- ARM Cortex-R 内核处理器
- 模块化设计，支持热插拔
- 支持 IEC61131-3 工业编程标准
- 支持 SOE
- 支持冗余系统
- 最多支持 28 个 I/O 模块
- 编程软件遵从IEC61131-3工业编程标准，支持在线下装
- 支持MODBUS TCP、MODBUS RTU通信协议
structure
系统结构

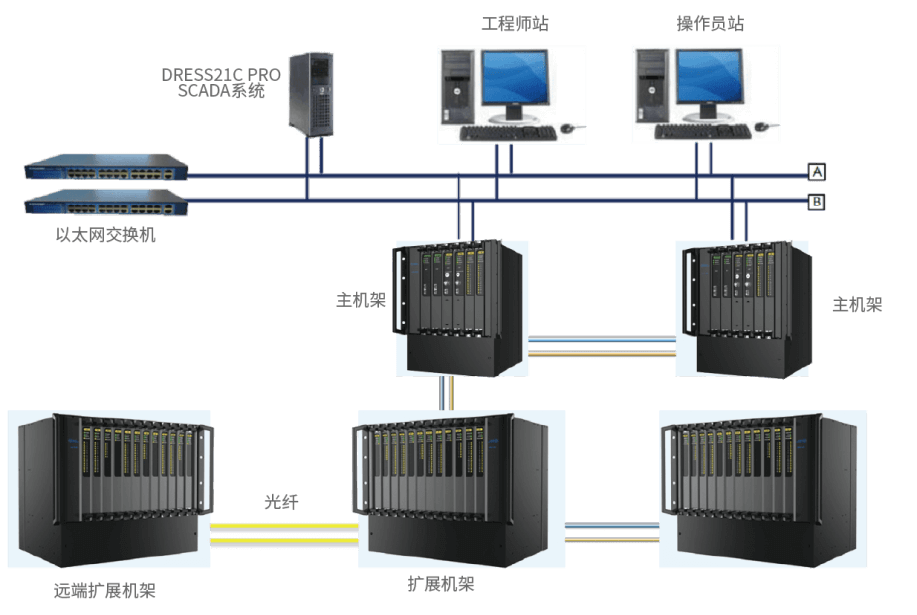

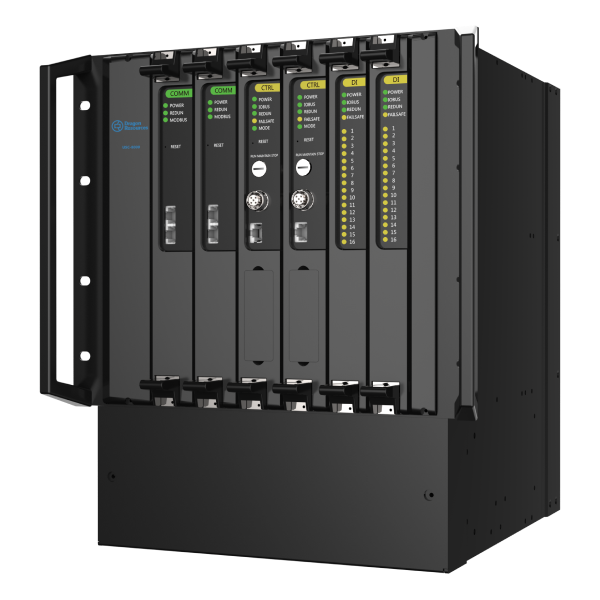

USC-8000系统采用1oo2D架构设计方式，主要包括机架、主控模块，通讯模块，I/O模块（AI模块，DI模块，DO模块及HIO 模块），主机架、主控模块和通讯模块实现了冗余配置，提高了系统的可用性。USC-8000系统支持远程I/O，可以将扩展机架单独放置在距离约2公里外的远端，通过FLINK模块采用光纤连接，实现与主系统的连接。
