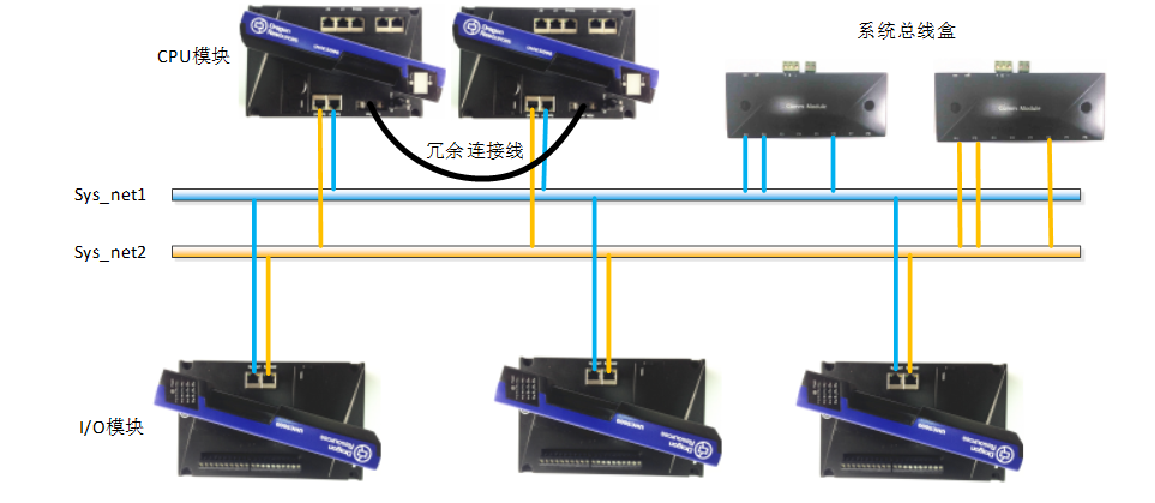

CPU非对称冗余系统搭建如下：(CPU0与CPU1可任意假定)

启用CPU0冗余(参见拨码开关配置)

配置CPU0以太网地址，网关，子网掩码（参见UHCDesigner工程开发通讯口配置部分）

配置COM1，COM2的波特率，起始位，停止位，校验位（参见UHCDesigner工程开发通讯口配置部分）

下装工程（参见UHCDesigner工程调试工程下装部分）

给CPU0重新上电，等待CPU0到RUNNING状态（灯板显示 03）

启用CPU1冗余(如果已经启用，这一步可以跳过)如果CPU1在与CPU0搭建冗余系统时，并没有启用冗余，上电以后CPU1将会处于错误状态（灯板显示E1）。

连接CPU1与CPU0的专用冗余电缆

给CPU1重新上电，这时CPU1会从CPU0中获取配置信息，CPU1进入CONNECTED（灯板显示 H3）状态

CPU非对称冗余系统搭建如下：(CPU0与CPU1可任意假定)

9.   CPU1进入UPDATE（灯板显示 H4）状态，开始同步所有变量

10. CPU1进入BACKUP（灯板显示 HA）状态，冗余系统搭建完毕

CPU1的配置信息依赖于CPU0的配置信息的同步，同步后，CPU1原有的配置信息将会被删除。

CPU0向CPU1同步的配置信息包括：

A.所有通讯口配置信息

B.用户工程

只有CPU0可以被在线修改以上配置信息，当涉及到以上配置信息被修改时，CPU0会立即生效，而CPU1会从BACKUP（灯板显示 HA）状态切换到CONNECTED（灯板显示 H3）状态，重新同步配置信息，以及变量。同步完成后，使系统再次进入冗余状态，即CPU1状态从CONNECTED再切回到BACKUP。
