国产PLC可编程控制器控制系统解决方案-UHC-5000-冗余CPU
发布时间:
2023-10-31
浏览量:
53335
两块CPU卡用专用冗余电缆连接插在其冗余通讯接口上。
UHC-5000 CPU冗余系统搭建包括拨码开关配置，冗余系统搭建两部分。

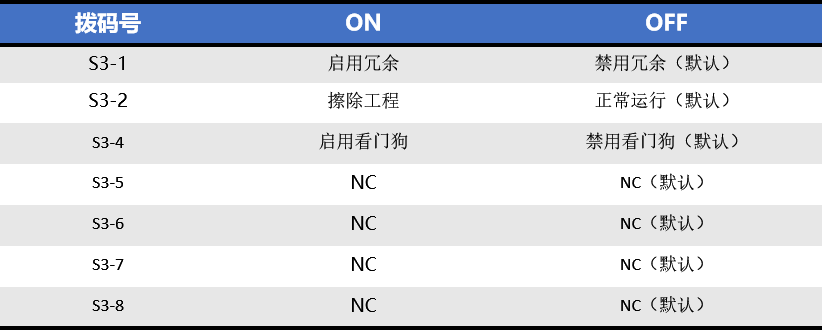

拨码开关配置：UHC-5000 CPU模块底板上设有一组8位拨码开关，每位拨码开关代表不同的定义：
S3-1：启用CPU冗余功能（拨码后，重新上电生效）
S3-2：擦除CPU内工程，具体擦除步骤如下：
将需擦除工程的CPU拨码开关2点从OFF打到ON
上电，等待CPU灯板显示“01”，且与该CPU通讯连接失败（即擦除成功）
将CPU拨码开关打回ON（即可正常使用）
S3-3：启用看门狗功能（用于出厂，工程师禁用）

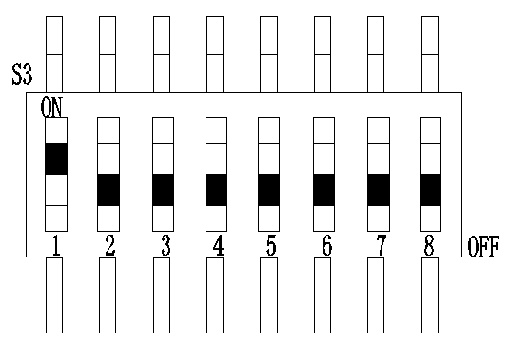

如配置冗余，将两个CPU卡的拨码开关进行如下图所示配置。
