国产PLC可编程控制器控制系统解决方案 USC-8000 硬件-HIO丨龙鼎源
发布时间:
2023-10-13
浏览量:
55252

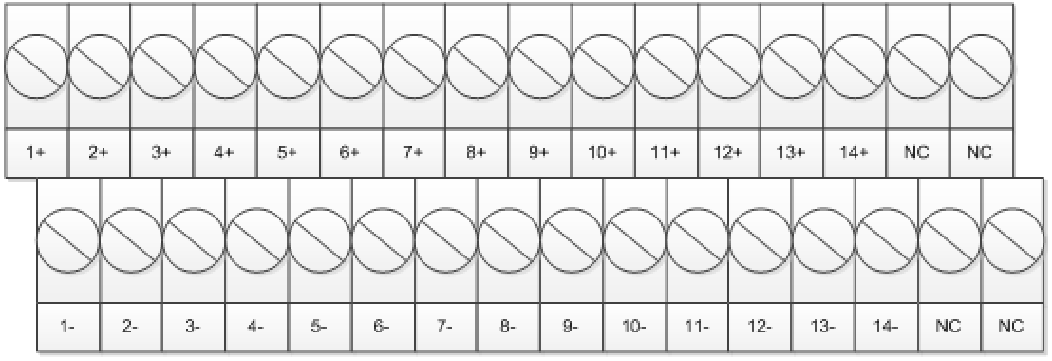

HIOSTB具备3个接口，一个为50针的D型接头DB50，用于通过50芯的预制电缆与HIO模块相连；一个为接线端子，共32点，其中28点与现场侧12个通道开关量相连；一个为4针的冗余现场侧电源输入接口。HIOSTB的接线端子定义，如下图所示
1+，2+，3+，4+，1-，2-，3-，4-为DI通道的接线端子，5+，6+，7+，8+，5-，6-，7-，8-为DO通道的接线端子，9+，10+，11+，12+，9-，10-，11-，12-为AI通道的接线端子，13+，14+，13-，14-为AO通道的接线端子，其中，NC代表未定义，该接线端子未连接任何线缆。
